Hur EC-bakåtlutande centrifugalfläktar minskar energiförbrukning och buller?

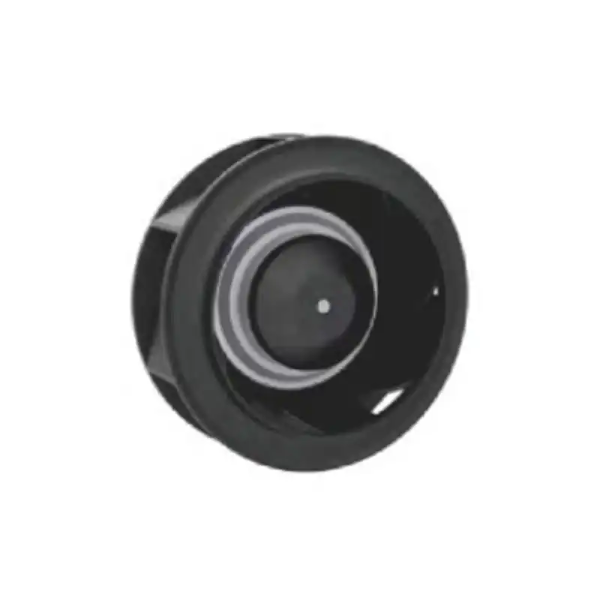

I moderna ventilations- och luftbehandlingssystem har kraven på högre effektivitet och lägre akustisk påverkan aldrig varit större. Bland de effektiva men ofta missförstådda lösningarna är EC bakåtlutande centrifugalfläktar . Dessa fläktar kombinerar elektroniskt kommuterad (EC) motorteknik med bakåtböjda eller bakåtlutande impellerdesigner, vilket ger en prestandaprofil som avsevärt minskar både elektriskt drag och driftsljudnivåer. Att förstå de exakta mekanismerna bakom dessa fördelar hjälper ingenjörer, anläggningschefer och systemdesigners att göra välgrundade val för hållbara och bekväma miljöer.

Kärntekniken bakom besparingarna

För att förstå hur EC-bakåtlutande centrifugalfläktar sänker energiförbrukningen måste man separera de två primära komponenterna: motortypen och bladgeometrin.

EC-motorn är i huvudsak en borstlös likströmsmotor med integrerad intelligent styrelektronik. Till skillnad från traditionella AC-induktionsmotorer som körs med fasta hastigheter baserat på linjefrekvens (50/60 Hz), omvandlar EC-motorer inkommande AC-effekt till DC och använder sedan pulsbreddsmodulering för att generera ett roterande magnetfält. Detta möjliggör exakt varvtalsreglering utan de förluster som är inneboende i externa frekvensomriktare (VFD). Ännu viktigare är att EC-motorer bibehåller hög verkningsgrad över ett brett driftsområde – ofta över 85 % även vid delbelastning, medan en AC-induktionsmotor kan sjunka till 50–60 % verkningsgrad vid strypning.

Den bakåtlutande impellerdesignen kompletterar motorns intelligens. När pumphjulet roterar kommer luft in axiellt och släpps ut radiellt. De bakåtböjda bladen trycker luft utåt med centrifugalkraft men med en bladvinkel som lutar bort från rotationsriktningen. Denna geometri ger flera aerodynamiska fördelar:

Frånvaron av ett överbelastningsområde innebär att motorn drar mindre ström även när systemet begränsar luftflödet, till skillnad från framåtböjda fläktar som kan dra för mycket kraft vid stängda spjäll. Denna inneboende egenskap minskar direkt slöseri med el.

Energireduktionsmekanismer i praktiken

Energibesparingar från EC-bakåtlutande centrifugalfläktar kommer från tre distinkta vägar: motoreffektivitet, skalning av affinitetslag och eliminering av externa kontrollförluster.

1. Motor- och drivverkningsgrad.
En standard AC-induktionsmotor med en VFD upplever harmoniska förluster och arbetar vanligtvis med 75–82 % verkningsgrad vid 50 % hastighet. En EC-motor, med sin integrerade kommutering, uppnår 88–92 % verkningsgrad inom samma område. Skillnaden är inte trivial – för en fläkt som går 8 000 timmar per år vid dellast kan EC-varianten minska motorrelaterad energianvändning med 15–20 % innan den tar hänsyn till själva fläktkurvan.

2. Kompatibilitet med affinitetslagstiftning.
Affinitetslagarna säger att fläkteffekten varierar med hastighetskuben. Att minska hastigheten med 20 % sänker energiförbrukningen med nästan 50 %. Eftersom EC bakåtlutande centrifugalfläktar tillåter sömlös hastighetskontroll utan externa VFD:er, kan operatörer anpassa luftflödet exakt efter behov. Detta eliminerar slösaktiga metoder som att köra på full hastighet och släppa ut överflödig luft med spjäll eller bypass-ventiler. Varje 10 % minskning av hastigheten ger ungefär 27 % mindre effekt – en direkt, repeterbar besparing.

3. Systemeffektminskning.
Bakåtlutande blad ger en mer enhetlig utloppshastighetsprofil, vilket minskar turbulens nedströms. Lägre turbulens innebär lägre statiska tryckförluster i kanaler, filter och spolar. Följaktligen kräver fläkten mindre rotationsenergi för att övervinna systemets motstånd. Fältmätningar visar genomgående att ersättning av en konventionell framåtböjd fläkt med en EC-bakåtlutande centrifugalfläkt med jämförbar effekt kan minska den totala systemeffekten med 30–45 %, även innan man optimerar kontrollerna.

Brusreducering: Aerodynamiska och elektriska ursprung

Högfrekvent gnäll och lågfrekvent mullrande är vanliga klagomål hos traditionella fans. EC bakåtlutande centrifugalfläktar adresserar brus vid dess källor – både aerodynamiskt och elektromagnetiskt.

Aerodynamisk brusreducering.
Bakåtböjda blad genererar mindre gränsskiktseparation och virvelavfall jämfört med framåtböjda eller radiella blad. Luften strömmar mjukt längs bladets yta och strömmar ut med lägre turbulensintensitet. Detta minskar direkt bredbandsbruset, särskilt i intervallet 500–2000 Hz – det störande för mänsklig hörsel. Dessutom, eftersom fläkten arbetar med lägre spetshastigheter för samma drift (på grund av högre tryckkoefficient), skiftar den dominerande bruskällan – bladens passeringsfrekvens – nedåt i amplitud.

Eliminering av mekaniska och elektriska övertoner.
Traditionella växelströmsmotorer med VFD producerar ofta hörbart magnetostriktionsljud (ett högt gnäll) och vridmomentrippel vid växlingsfrekvenser. En EC-motors sinusformade kommuteringsschema, kombinerat med exakt strömformning, minimerar dessa artefakter. Resultatet är ett jämnare vridmoment och en minskning av elektromagnetiska brusnivåer med 5–8 dB(A) jämfört med VFD-drivna AC-ekvivalenter under identiska luftflödesförhållanden.

Driftljud vid lågt flöde.
Konventionella fläktar med reducerat flöde kan komma in i instabila områden, vilket orsakar svallande eller roterande stopp. Dessa fenomen skapar rytmiskt, pulserande ljud som kan färdas genom kanalsystem till upptagna utrymmen. EC bakåtlutande centrifugalfläktar undviker detta eftersom den platta tryckkurvan och aktiva hastighetsåterkopplingen håller driftpunkten borta från överspänningsgränser. Även vid 20–30 % av fullt flöde förblir bullret i första hand aerodynamiskt snarare än impulsivt, vilket gör det mindre märkbart och lättare att dämpa med passiva ljuddämpare.

Indirekta fördelar som förstärker värdet

Lägre energiförbrukning och minskat buller är inte de enda fördelarna. Flera sekundära effekter förstärker ytterligare fallet för EC-bakåtlutande centrifugalfläktar.

• Mindre fysiskt fotavtryck. Högre aerodynamisk effektivitet gör att ett mindre pumphjul kan flytta samma volym luft, vilket minskar fläkthusets dimensioner och möjliggör mer kompakta utrustningslayouter.
• Lägre kylbelastningar inomhus. Spillvärme från motorn minimeras eftersom EC-motorn genererar mycket mindre värmeförlust än en AC-motor under dellast. I slutna utrymmen som luftbehandlingsaggregat eller elektroniska kapslingar minskar detta belastningen på kylsystem.
• Förenklad installation och underhåll. Utan externa VFD, kontaktorer eller separata styrledningar kan fläkten tas i drift snabbare. Färre komponenter innebär färre felpunkter och lägre långsiktiga servicekostnader.
• Efterlevnad av stränga regler. Många jurisdiktioner tillämpar nu fläkteffektivitetsgrader (FEG) eller energiprestandastandarder (MEPS). EC bakåtlutande centrifugalfläktar uppfyller eller överträffar lätt dessa krav och undviker projektförseningar och eftermonteringspåföljder.

Praktisk integration i HVAC och industriella system

Att använda denna fläktteknik kräver inte omdesign av hela luftsystem. EC bakåtlutande centrifugalfläktar finns tillgängliga i standardhuskonfigurationer (SWSI, DWDI) och kan eftermonteras i befintliga enheter där motor- och hjuldimensioner matchar. För nybyggen kan systemdesigners minska värme- och kylslingor eftersom fläkten levererar ett mer konsekvent luftflöde mot variabelt motstånd – en direkt följd av den platta tryckkarakteristiken.

Kontrollintegration är enkel. De flesta EC-fläktar accepterar 0–10 V, PWM eller till och med direkta Modbus RTU-signaler. Detta gör att byggnadsledningssystem kan modulera fläkthastigheten baserat på CO₂-sensorer, rumstemperatur eller statiskt tryck i kanalen utan extra gränssnittshårdvara. Den inbyggda diagnostiken ger också feedback i realtid om strömförbrukning, hastighet och körtid, vilket möjliggör förutsägande underhållsstrategier.

Ta itu med vanliga missuppfattningar

Vissa skeptiker hävdar att den initiala kostnaden för EC bakåtlutande centrifugalfläktar är högre än enkla AC-alternativ. Även om det är sant på komponentnivå, berättar den totala ägandekostnaden en annan historia. Enbart energibesparingar återvinner vanligtvis premien inom 8–18 månader för kontinuerlig drift. Bullerklagomål, som ofta resulterar i dyra fältmodifieringar såsom akustiska höljen eller ljuddämpare, reduceras avsevärt eller elimineras helt och hållet. Dessutom, utan VFD och deras tillhörande övertonsfilter, kan den totala systemkostnaden vara neutral eller till och med lägre.

En annan missuppfattning är att bakåtlutande fläktar är olämpliga för smutsiga luftströmmar. Faktum är att den självrengörande naturen hos bakåtböjda blad – där centrifugalkraften slungar partiklar utåt istället för att tillåta ansamling på bladytan – gör dem mer robusta i lätta dammapplikationer än framåtböjda konstruktioner. För tunga partiklar finns speciella beläggningar eller material tillgängliga utan att kompromissa med EC-motorns effektivitet.

Slutsats

Att minska energiförbrukningen och bullret samtidigt är en betydande utmaning i elektromekanisk utrustning, men EC bakåtlutande centrifugalfläktar uppnår detta genom fysikbaserad design snarare än kompromisser. EC-motorn eliminerar förlusterna av externa VFD och bibehåller hög effektivitet vid delhastigheter, medan det bakåtlutande pumphjulet förhindrar överbelastning, stabiliserar luftflödet och sänker turbulensgenererat buller. Tillsammans möjliggör de exakt luftflödesmatchning till efterfrågan i realtid, minskar strömförbrukningen med 30 % eller mer och sänker ljudtrycksnivåerna med flera decibel utan kostsamma akustiska behandlingar.

För anläggningsägare som söker lägre elräkningar och mindre påträngande utrustning, för ingenjörer med uppgift att uppfylla prestandastandarder och för passagerare som helt enkelt vill ha tysta, bekväma utrymmen, representerar dessa fläktar en praktisk, beprövad utveckling inom luftrörelseteknik. Frågan är inte längre om man ska använda dem, utan hur snabbt befintliga system kan uppgraderas för att inse fördelarna.
